Устройства заземления автоцистерн УЗА

Устройство заземления ИЗА-3В с автономным питанием — устройство для заземления автоцистерн с целью отвода статического электричества при операциях слива-налива горючих и легковоспламеняющихся жидкостей.

Устройство состоит из двух основных компонентов: Индикатор с красным светодиодом, контроллером и литиевым элементом питания CR123 (3В). Заземляющий проводник с двумя пружинными контактными зажимами и двухпроводным кабелем.

Устройство работает следующим образом: Один зажим проводника подключается к корпусу автоцистерны. Второй зажим соединяется с индикатором. Происходит измерение сопротивления цепи. При сопротивлении менее 100 Ом светодиод начинает мигать. Мигание продолжается во время всей операции.

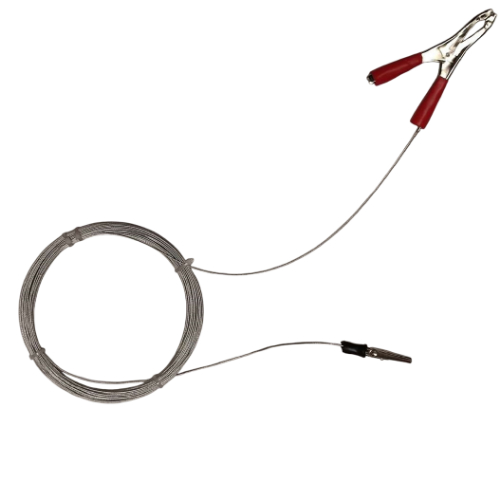

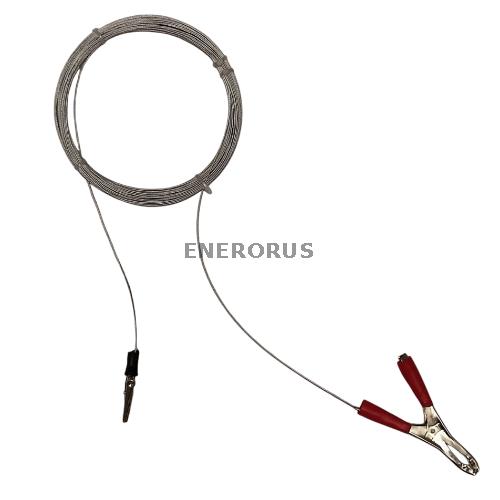

Проводник пружинный для (УЗА-3В Сенс) ИЗА-3В (6 метров) - Заземляющий проводник предназначен для использования в системах заземления автоцистерн и другого оборудования. Обеспечивает отвод статического напряжения при проведении операций слива-налива.

Пружинная конструкция обеспечивает плотное прилегание к поверхности заземляемого объекта. Исключает самопроизвольное отсоединение в процессе эксплуатации. С одной стороны крепится к устройству заземления, с другой — к автотехнике. Имеет высокую степень защиты IP65.

При необходимости изготовления проводника длиной более 6 метров он производится в специальной резиновой оболочке для дополнительной защиты. Проводник оснащен кабельными наконечниками и имеет изолированное исполнение.

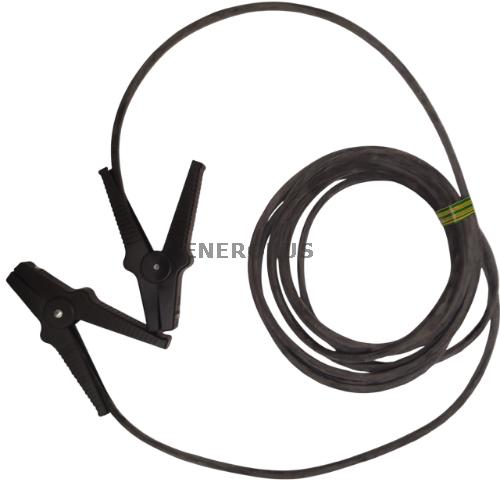

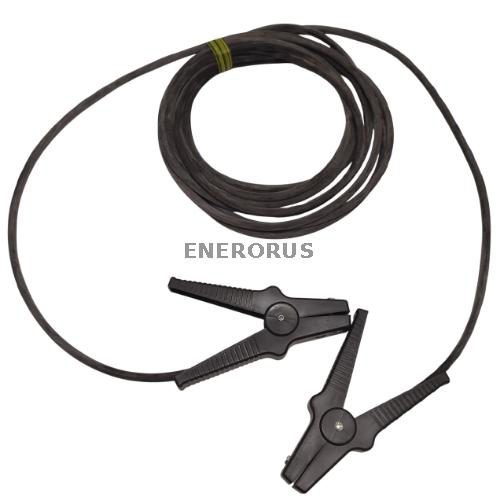

Проводник для устройства заземления ИЗА-3В в резиновой оболочке - предназначен для обеспечения надежного электрического контакта между устройством заземления и автотехникой с целью отвода статического напряжения при проведении операций слива-налива нефтепродуктов. Оснащен зажимами типа “крокодил” с обеих сторон. Резиновая оболочка обеспечивает: Защиту от механических повреждений. Устойчивость к агрессивным средам. Повышенную долговечность. Медное исполнение с гальванопокрытием. Степень защиты IP65.

Используется в составе систем заземления на: Нефтебазах, АЗС, АГЗС. При операциях слива-налива нефтепродуктов.

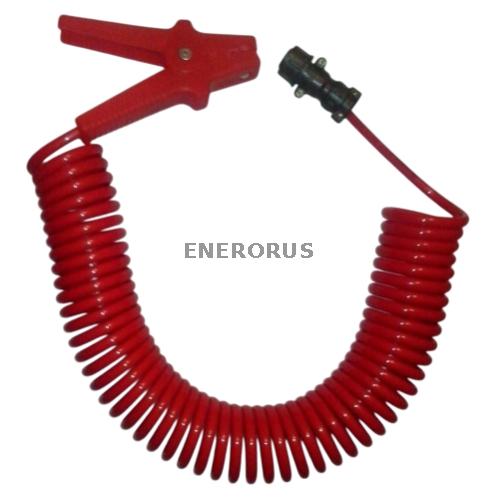

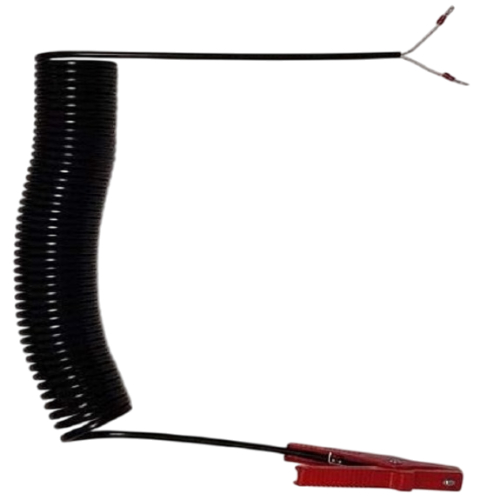

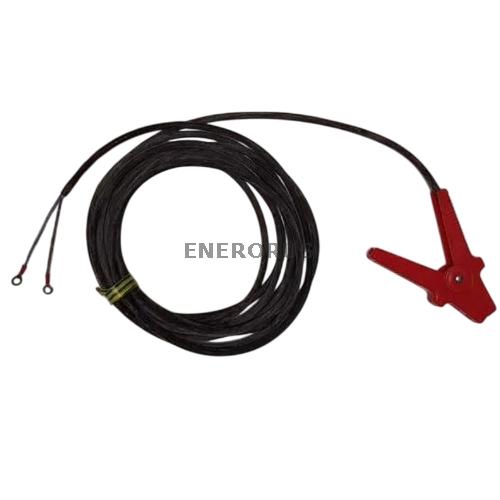

Проводник Комплект владельца автоцистерны КВА-КП-01 - предназначен для использования в системах заземления автоцистерн. Обеспечивает отвод статического электричества при операциях слива-налива и постоянный контроль сопротивления заземляющей цепи. Пружинная конструкция обеспечивает удобство использования. Постоянный контроль сопротивления цепи (не более 100 Ом). Надежное заземление транспортной емкости. Простота интеграции в существующие системы.

Устройство состоит из пружинного заземляющего проводника с зажимами типа “крокодил” с одной стороны и оконцованными наконечниками с другой. Зажим изготовлен из материала, предотвращающего образование статического электричества.

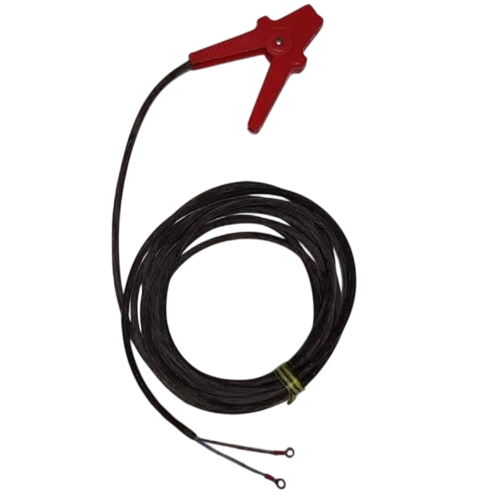

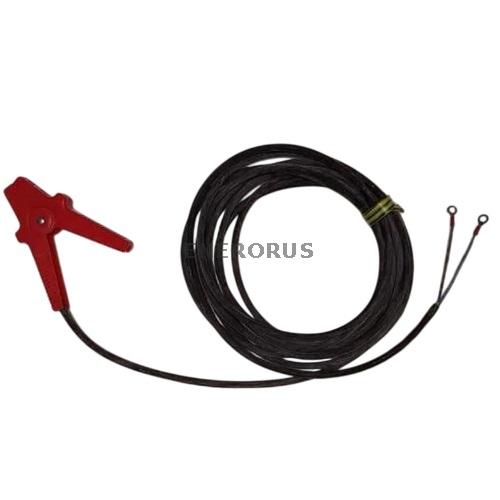

Проводник Комплект владельца автоцистерны КВА-КП-01 прямой - предназначен для заземления автоцистерн и отвода статического напряжения. Используется в составе систем заземления для обеспечения безопасности при работе с горючими материалами. Оснащен зажимами типа «крокодил» с одной стороны. Оконцован наконечниками с другой стороны. Имеет резиновую оболочку для защиты от механических повреждений. Сохраняет гибкость при отрицательных температурах. Обеспечивает надежное заземление.

Используется для: Заземления автоцистерн, Отвода статического электричества, Обеспечения безопасности при заправке и сливе топлива, Работы в системах заземления на АЗС и нефтебазах.

Проводник обеспечивает надежное соединение между устройством заземления и автотехникой, что критически важно для безопасной эксплуатации в условиях работы с горючими материалами.

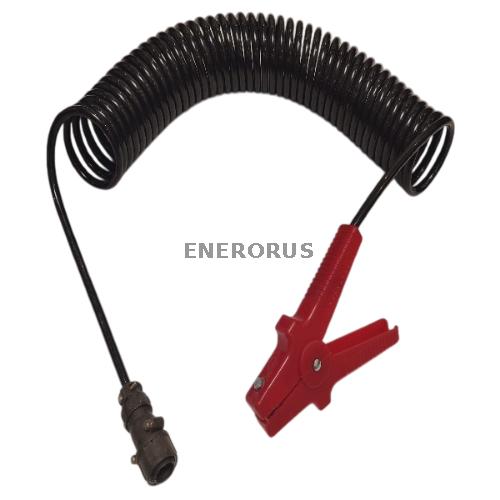

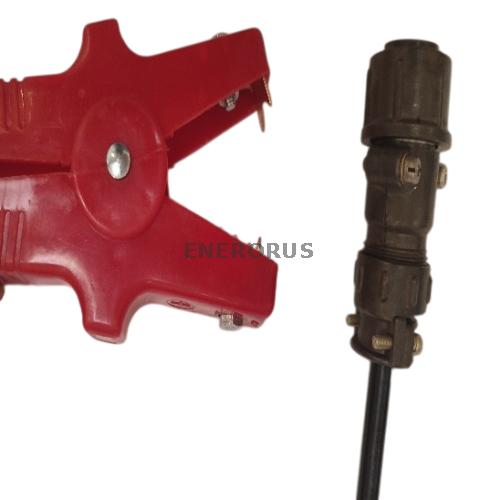

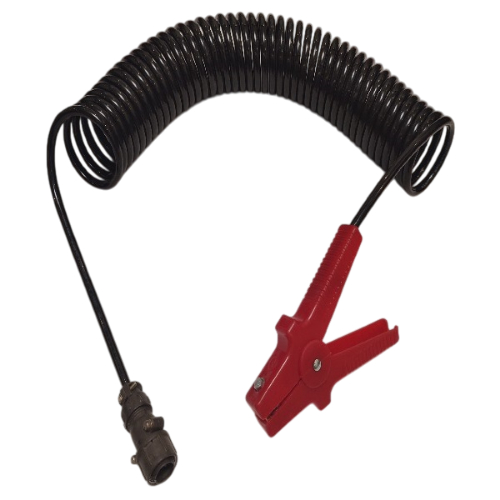

Проводник 2МК пружинный для УЗА 2МК (6 метров) - предназначен для отвода статического напряжения при работе с автоцистернами. Используется совместно с устройствами заземления УЗА 2МК всех типов и модификаций. Конструкция: пружинная, обеспечивающая плотное прилегание. Зажимы: с одной стороны — тип “крокодил”, с другой — штекер. Крепление: обеспечивает надежное соединение с устройством заземления и автотехникой. Материал: высококачественный пружинный кабель с медной жилой. Защита: изоляция, обеспечивающая безопасность эксплуатации.

Проводник используется для: Заземления автоцистерн, Отвода статического электричества, Универсален для различных условий эксплуатации, Обеспечения безопасности при заправке и сливе топлива.

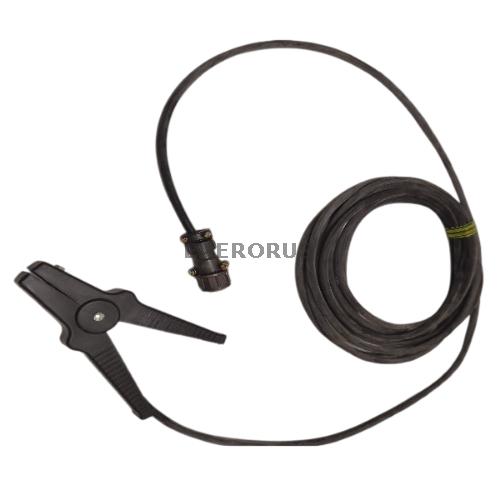

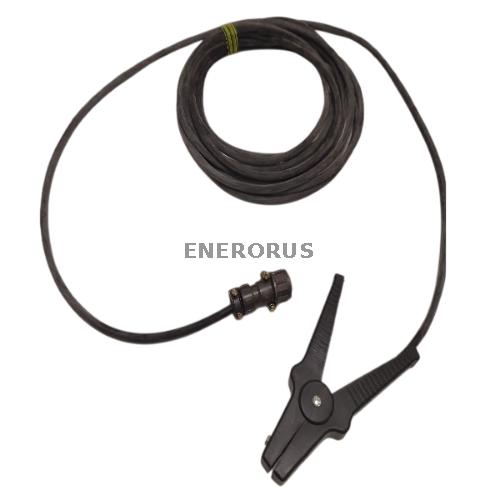

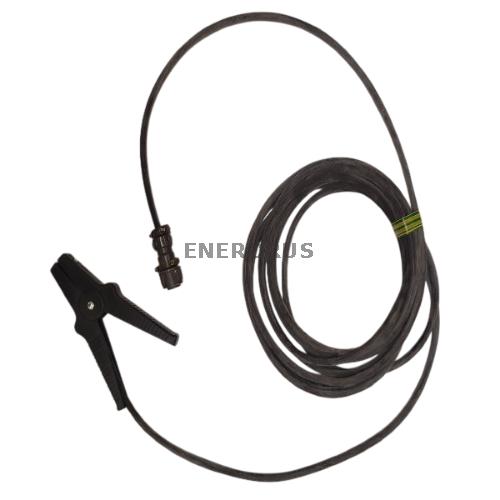

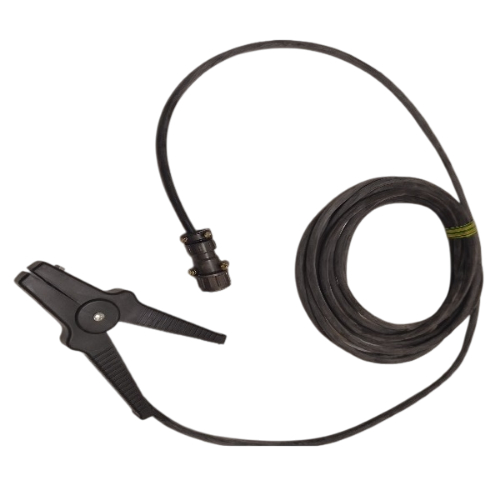

Проводник 2мк прямой в резиновой оболочке для УЗА 2 МК - предназначен для отвода статического напряжения при работе с устройствами заземления типа УЗА-2МК. Обеспечивает надежное соединение между устройством заземления и автотехникой. Тип кабеля: прямой кабель в резиновой оболочке. Зажимы: с одной стороны — тип “крокодил”, с другой — штекер для подключения к устройству. Гибкость: сохраняет работоспособность при низких температурах.

Проводник используется в составе системы заземления для обеспечения безопасности при проведении операций с нефтепродуктами. Резиновая оболочка обеспечивает защиту от механических повреждений и воздействия окружающей среды.

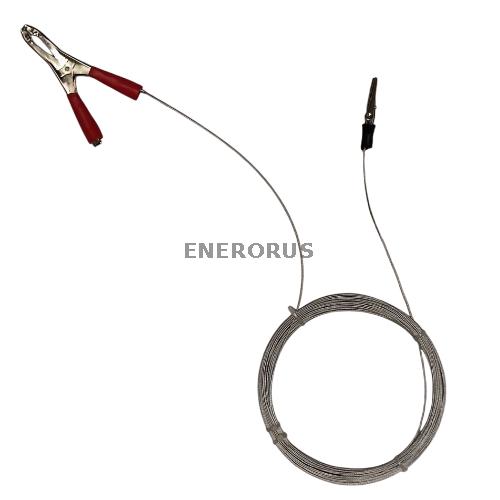

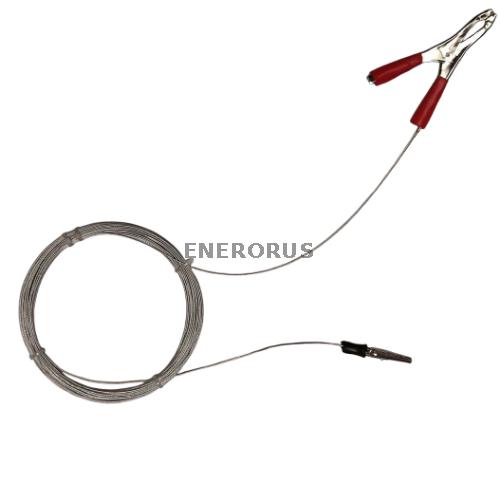

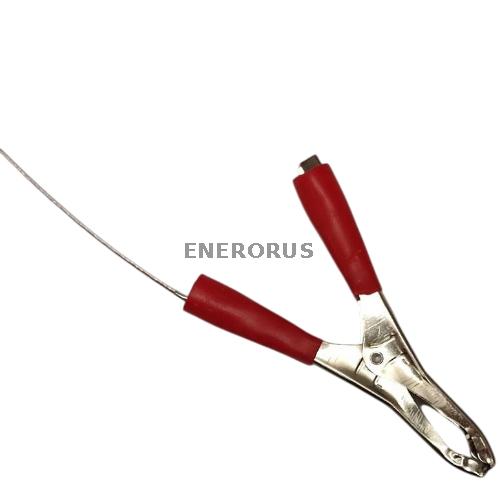

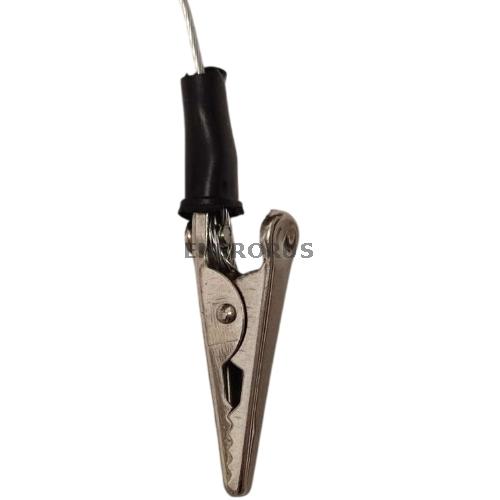

Комплект для заземления пробоотборника - предназначен для безопасного отвода статического напряжения при заборе проб из емкостей. Обеспечивает надежную защиту при проведении работ с нефтепродуктами и другими жидкостями. Кислотоустойчивый материал троса обеспечивает длительный срок службы. Надежная фиксация благодаря специальным зажимам. Возможность выбора оптимальной длины комплекта под конкретные задачи. Компактность и простота в использовании.

Комплект широко используется на: Нефтебазах, АЗС, Хранилищах нефтепродуктов, Производственных предприятиях при работе с горючими жидкостями

Данный комплект является обязательным элементом безопасности при проведении работ по забору проб, обеспечивая защиту от статического электричества и предотвращая возможные аварийные ситуации.

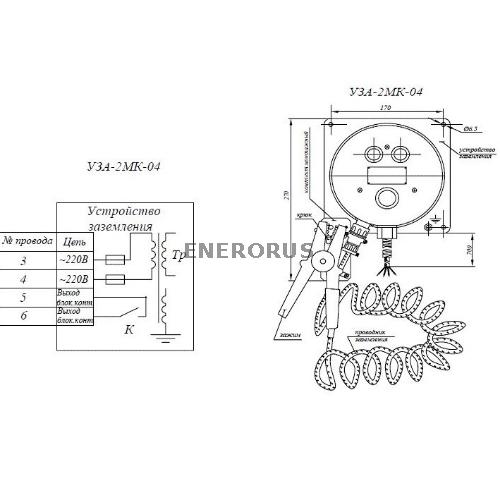

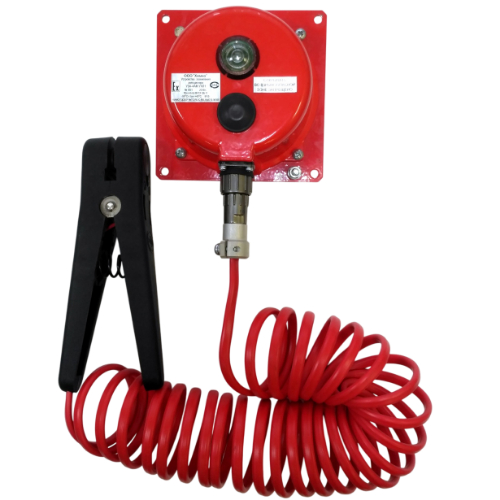

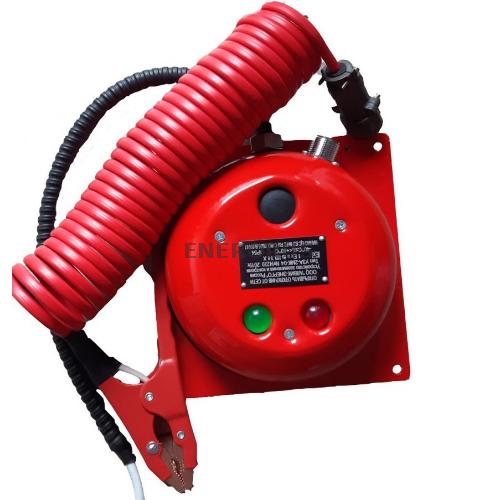

Устройство заземления ИЗА 2МК-04 (УЗА 2мк-04) 220вольт с контролем насоса — это современное устройство, предназначенное для обеспечения безопасности процесса слива/налива. Устройство выполняет две важнейшие функции: Заземление транспортных емкостей. Контроль целостности заземляющей цепи.

Устройство работает по следующему алгоритму: Постоянный мониторинг сопротивления цепи заземления. Автоматическое отключение процесса слива/налива при нарушении заземления. Индикация состояния заземляющей цепи.

Один зажим заземляющего проводника присоединяется к металлической части корпуса или магистрали заземления, а другой к контакту индикатора (Рис.3). Через один из проводов заземляющего проводника происходит стекание статического электричества с корпуса на магистраль заземления. Второй провод служит для измерения цепи заземления, переходных сопротивлений между контактами зажимов, сопротивление проводов заземляющего проводника. Если суммарное измеренное сопротивление не превышает 100 Ом, то загорается светодиод индикатора, разрешая проведение операций, и подавая сигнал на электромагнитный пускатель.

Устройство оснащено заземляющим проводником (2-х проводной кабель в резиновой оболочке) длинной 10 метров. Контактные зажимы обеспечивают крепление с измерением переходных сопротивлений. Кабель сохраняет гибкость при отрицательных температурах.

Устройство заземления 12 вольт ИЗА 2МК-05 ( УЗА 2МК-05) с контролем насоса - предназначено для заземления автоцистерн и других транспортных емкостей с целью отвода статического электричества при операциях налива/слива. Устройство также контролирует наличие цепи «заземляющее устройство-автоцистерна».

УЗА обеспечивает: Контроль сопротивления цепи заземления. Отвод статического электричества. Сигнализацию о нарушении контакта. Возможность блокировки операций при нарушении заземления.

Устройство ИЗА-2-МК-05 может быть установлено, На пункте, объекте, на передвижной технике. Один зажим заземляющего проводника присоединяется к металлической части корпуса или магистрали заземления, а другой к контакту индикатора. Через один из проводов заземляющего проводника происходит стекание статического электричества с корпуса на магистраль заземления. Второй провод служит для измерения цепи заземления, переходных сопротивлений между контактами зажимов, сопротивление проводов заземляющего проводника. Если суммарное измеренное сопротивление не превышает 100 Ом, то загорается светодиод индикатора, разрешая проведение операций.

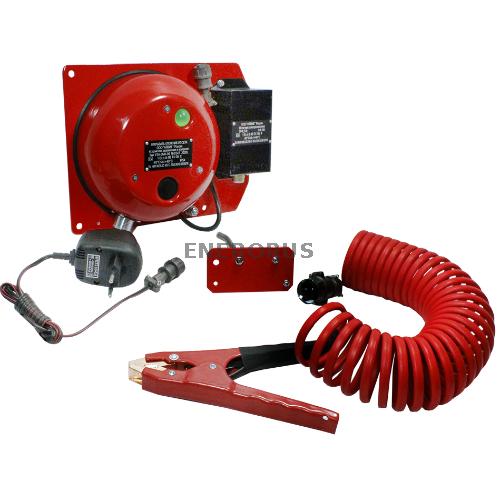

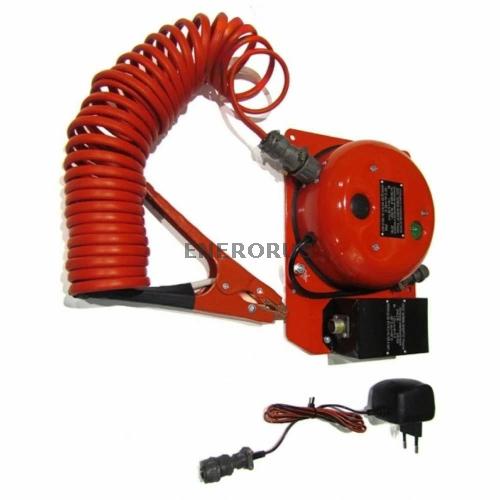

Устройство заземления автономное питание ИЗА 2МК-06 ( УЗА 2МК-06) с контролем насоса - представляет собой современное техническое решение для обеспечения электробезопасности при операциях налива/слива. Устройство обеспечивает надежный контакт с землей и контроль качества заземления транспортных средств.

Основной функционал реализуется за счет: Непрерывного мониторинга сопротивления заземляющей цепи. Автоматического контроля наличия надежного контакта. Индикации состояния заземления посредством световой и звуковой сигнализации.

Компактный корпус с защитой от внешних воздействий. Встроенный аккумуляторный блок. Заземляющий проводник с усиленным креплением. Полная автономность работы. Простота монтажа и эксплуатации. Устойчивость к агрессивным средам. Соответствие требованиям промышленной безопасности.

Изготавливается во взрывозащищённом корпусе типа KKB-Exi-П, IP66/IP68 УХЛ1.

Устройство заземления автономное питание ИЗА 2МК-06 ( УЗА 2МК-06) БЕЗ контроля насоса — заземление транспортных и других емкостей для контроля цепи и отвода статического напряжения при операциях налива/слива. Автономное питание с возможностью подзарядки. Сохранение работоспособности при отрицательных температурах. Гибкий заземляющий проводник. Яркий светодиод с углом обзора 180°.

Устройство оснащено двухпроводным заземляющим кабелем с зажимами типа “крокодил”. Один зажим подключается к корпусу емкости, второй — к магистрали заземления. При сопротивлении цепи не более 100 Ом загорается красный светодиод, сигнализирующий о готовности к работе.

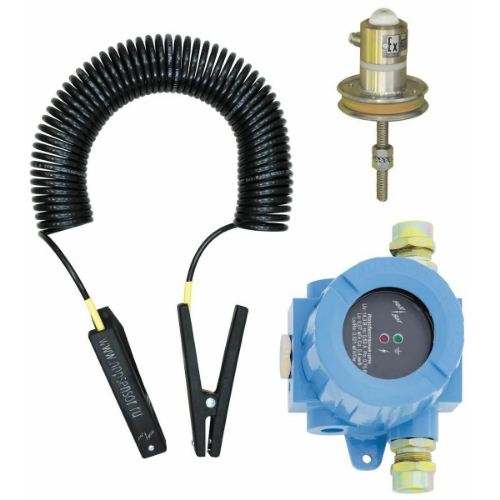

Устройство заземления автоцистерн УЗА-220В-БП-ВЗ — это устройство, предназначенное для заземления автоцистерн с целью безопасного отвода статического электричества при операциях слива-налива горючих и легковоспламеняющихся жидкостей. Постоянный контроль цепи заземления автоцистерны. Индикация разрешения проведения операций слива-налива. Автоматическая блокировка механизмов при нарушении заземления.

Заземление осуществляется следующим образом: Один зажим проводника крепится к корпусу автоцистерны. Второй зажим подключается к контактам индикатора. Происходит измерение сопротивления цепи (не более 100 Ом). При нормальном заземлении загораются светодиоды. Реле блока питания разрешает операции слива-налива.

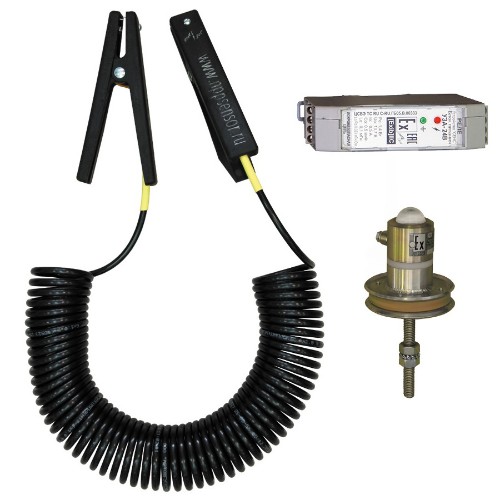

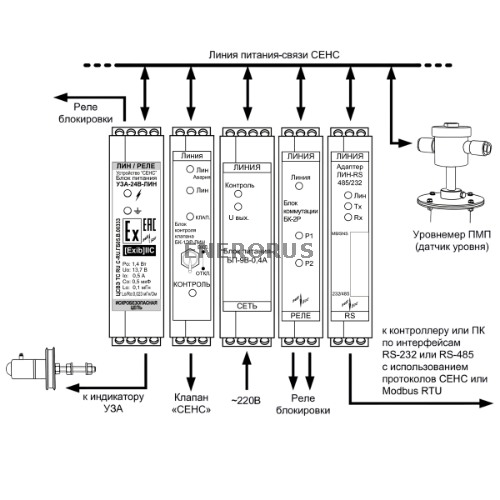

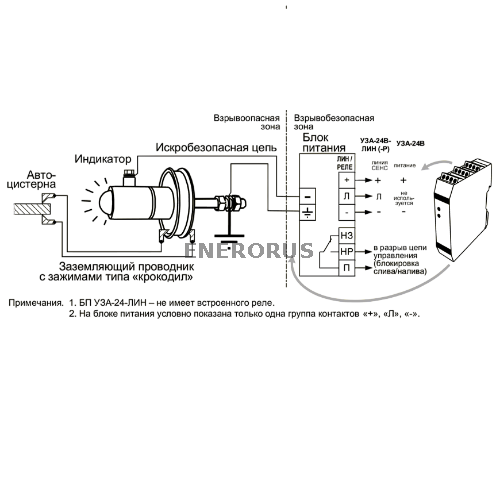

Устройство заземления автоцистерн УЗА-24В-ЛИН-Р - предназначено для заземления автоцистерн с целью отвода статического электричества при операциях слива-налива горючих и легковоспламеняющихся жидкостей (ГЖ и ЛВЖ) во взрывоопасных зонах.

Устройство осуществляет постоянный контроль сопротивления в цепи контура заземления. При подключении: Один зажим проводника крепится к корпусу автоцистерны. Второй зажим подключается к дисковым контактам индикатора. Через один провод происходит стекание статического электричества. Второй провод образует цепь для измерительного тока.

Устройство устанавливается на пунктах слива-налива и обеспечивает: Постоянный контроль цепи заземления. Световое оповещение о наличии заземления. Автоматическую блокировку механизмов при нарушении заземленияю Возможность интеграции с системами управления по протоколам СЕНС, Modbus RTU

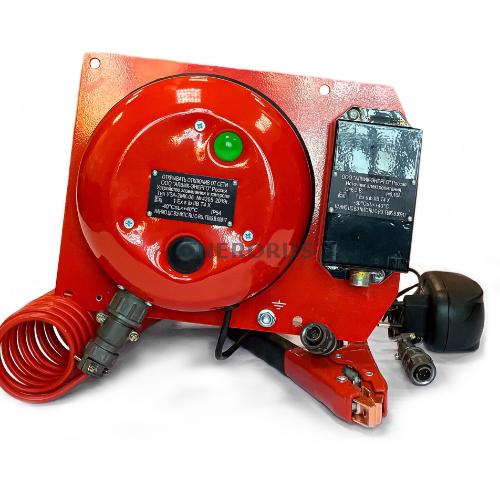

Устройство заземления автоцистерн УЗА-2МК-06 - предназначено для заземления автоцистерн и других транспортных емкостей с целью отвода статического электричества при операциях налива/слива нефтепродуктов и других легковоспламеняющихся жидкостей (ЛВЖ). Устройство также контролирует наличие цепи «заземляющее устройство — автоцистерна». Устройство устойчиво к транспортной тряске с ускорением до 30 м/с² при частоте ударов до 120 в минуту. Выдерживает экстремальные температуры от -50°C до +50°C при транспортировке.

УЗА-2МК-06 обеспечивает надежную защиту при проведении операций с нефтепродуктами, соответствуя всем требованиям безопасности для взрывоопасных зон.

Комплект поставки: Устройство заземления — 1 шт., Проводник заземления — 1 шт., Источник электропитания — 1 шт., Зарядное устройство — 1 шт., Монтажный комплект — 1 компл., Инструкция — 1 экз.,Паспорт — 1 экз. Длина проводника заземления: от 5 метров.

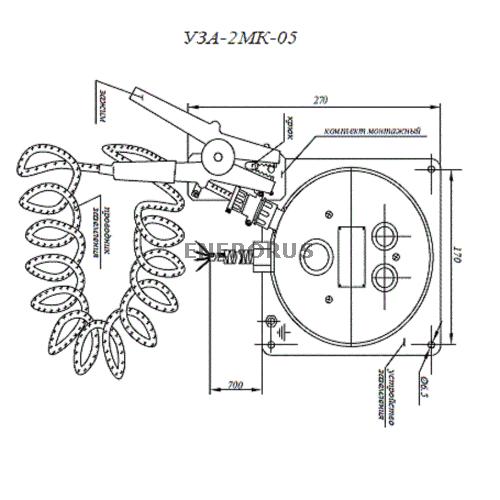

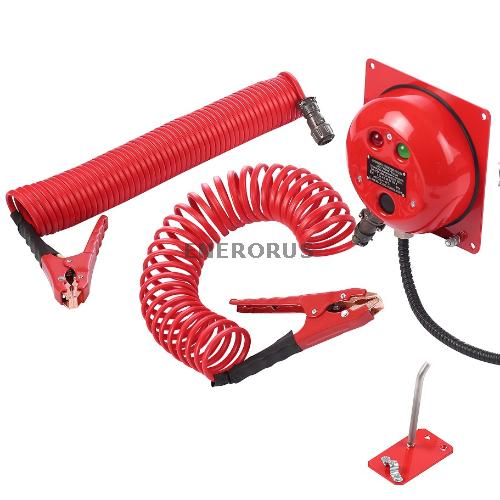

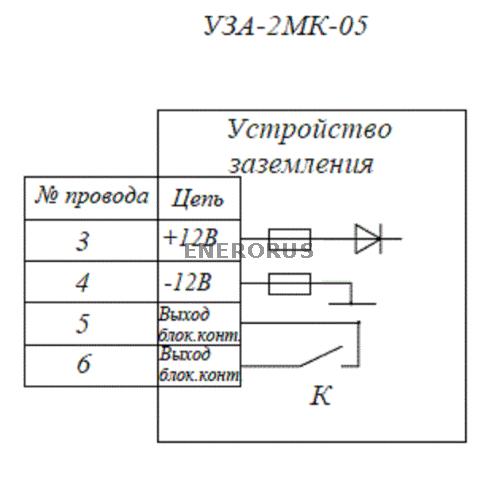

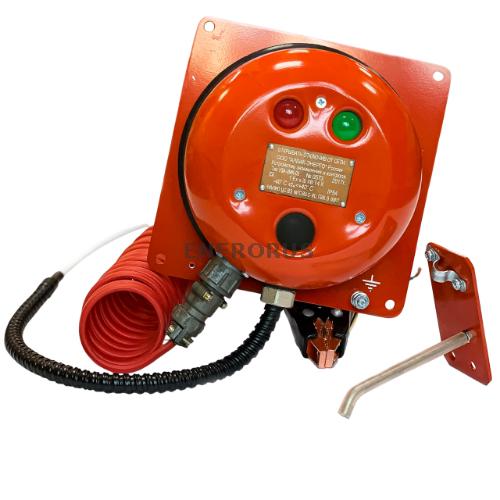

Устройство заземления автоцистерн УЗА-2МК05 (12В) — устройство заземления и контроля, предназначенное для заземления автоцистерн и других транспортных емкостей при наливе/сливе нефтепродуктов и других легковоспламеняющихся жидкостей (ЛВЖ). Основная задача — отвод статического электричества и контроль целостности цепи заземления.

Взрывозащищенное исполнение с маркировкой 1ExsibIIBT4 Gb X. Контроль целостности цепи заземления. Условная наработка на отказ — не менее 5000 включений. Гальваническая развязка от промышленной сети. Установка возможна во взрывоопасных зонах класса В-1Г. Место установки зажима на автоцистерне должно быть зачищено от грязи, краски и коррозии. Электроды зажима должны иметь стабильный электрический контакт с автоцистерной.

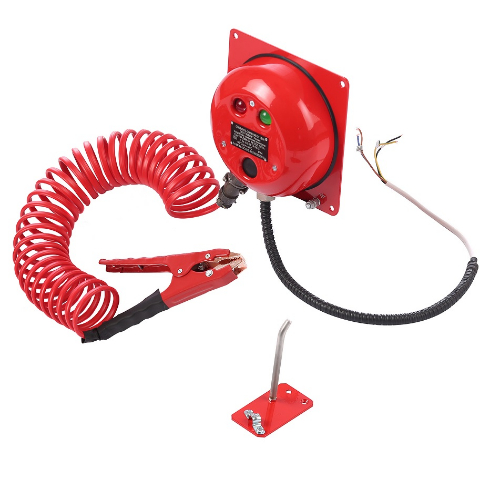

Устройство заземления автоцистерн УЗА-2МК-04 — устройство заземления и контроля, предназначенное для: Заземления автоцистерн и других транспортных емкостей. Отвода статических зарядов при наливе/сливе нефтепродуктов и ЛВЖ. Контроля наличия цепи «заземляющее устройство — автоцистерна».

Устанавливается рядом с устройством налива/слива (рекомендуется слева). Высота установки: 1,5–1,7 м от земли. Проводник заземления должен быть жестко закреплен. Места подсоединения требуют антикоррозийной защиты Сертификация: соответствует ТР ТС 012/2011 и другим нормативным документам. Маркировка взрывозащиты: 1ExsibIIBT4 Gb X

Устройство обеспечивает высокий уровень безопасности при работе во взрывоопасных зонах и соответствует всем необходимым требованиям безопасности.

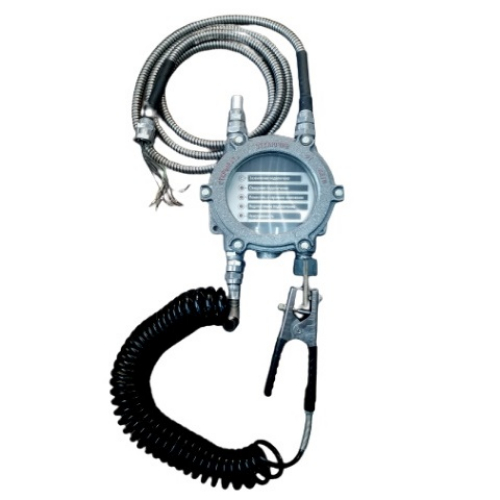

Блок заземления автоцистерн БЗА — устройство, предназначенное для снятия статического электричества при проведении сливо-наливных операций с нефтепродуктами. Применяется также в химической, угольной и пищевой промышленности при работе с мелкодисперсными материалами. Самотестирование — проверка внутренних цепей перед началом работы. Непрерывный контроль сопротивления цепи заземления (не более 100 Ом). Распознавание автоцистерны — измерение электрической емкости оборудования. Защита от ошибок — запрет операций при неправильном подключении.

БЗА обеспечивает: Снятие статического заряда с поверхности технологического оборудования, Предотвращение искровых разрядов, Защиту от воспламенения паров нефтепродуктов

Устройство состоит из: Литого корпуса из алюминиевого сплава, Электронного модуля с табло индикации, Клещей на пружинном кабеле (длина не менее 5 м), Тестирующей пластины для диагностики.

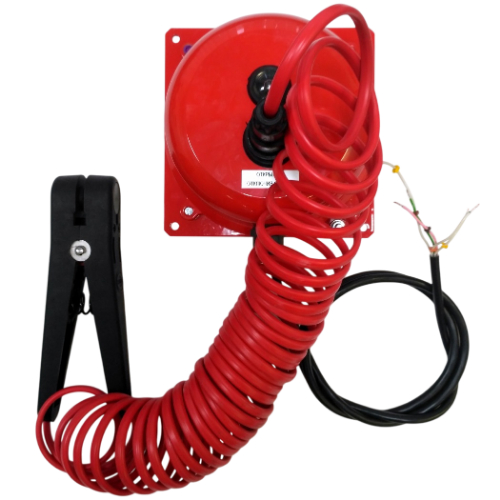

Устройство заземления автоцистерн УЗА-4К — это специализированное устройство, предназначенное для заземления автоцистерн и других транспортных емкостей. Основная задача устройства — отвод зарядов статического электричества при проведении операций слива-налива нефтепродуктов. Устройство предназначено для использования на АЗС, АТЦ, ТЗК и других объектах, где производятся операции со сливом и наливом нефтепродуктов.

Устройство обеспечивает: Постоянный контроль сопротивления заземляющей цепи (не более 90 Ом). Автоматический отвод статического электричества. Сигнализацию о состоянии заземления. Блокировку включения насоса при нарушении заземления.

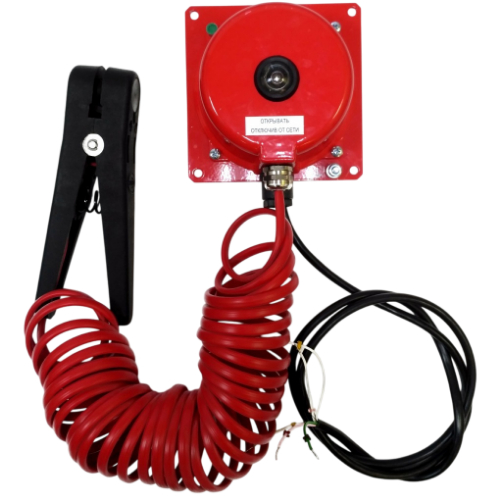

Устройство заземления автоцистерн УЗА-4К-01 — это устройство, предназначенное для заземления автоцистерн и других транспортных емкостей с целью отвода статического электричества при проведении операций слива-налива. Устройство обеспечивает постоянный контроль сопротивления заземляющей цепи (не более 90 Ом) и безопасное подключение к транспортной емкости. Устройство обеспечивает надежную защиту от статического электричества при проведении операций с нефтепродуктами и другими горючими жидкостями, что делает его незаменимым элементом безопасности на АЗС и нефтебазах.

Устройство включает в себя: Блок контроля заземления и сигнализации БКЗС-01, Комплект владельца автоцистерны КВА-КП-01, который состоит из: Заземляющего проводника с наконечниками, Специального зажима для подключения к автоцистерне.

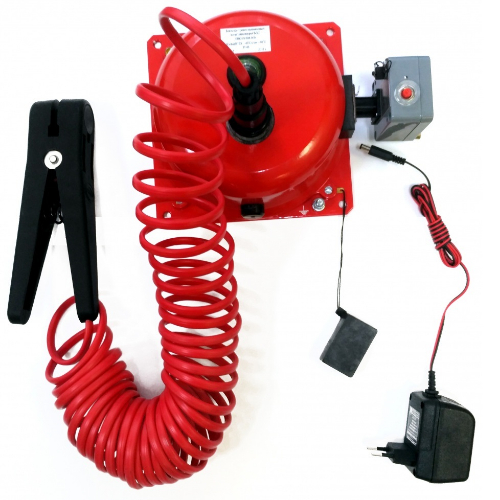

Устройство заземления автоцистерн УЗА-4А — взрывозащищённое устройство с автономным питанием, разработанное для безопасного отвода статического электричества при операциях наполнения и опорожнения автоцистерн и других резервуаров с нефтепродуктами. Специальный зажим из антистатического материала, устойчивого к коррозии. Световая и звуковая сигнализация. Возможность выбора длины заземляющего проводника. Надежное крепление к транспортным ёмкостям.

Комплект поставки: Блок контроля заземления (БКЗС), Блок питания (БПВ), Комплект владельца автоцистерны (КВА-КП), Зарядное устройство, Кронштейн для монтажа, Руководство по эксплуатации, Паспорт изделия.

Устройство сертифицировано и имеет все необходимые документы, подтверждающие соответствие требованиям безопасности и качества.

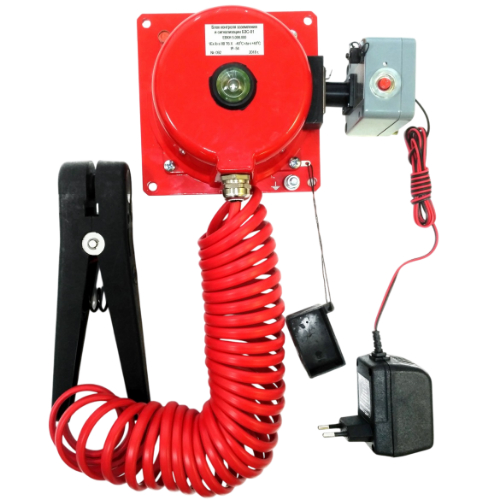

Устройство заземления автоцистерн УЗА-4А-01 с автономным питанием - предназначено для заземления автоцистерн и других транспортных емкостей с целью отвода статического электричества при проведении операций слива-налива. Устройство обеспечивает постоянный контроль сопротивления заземляющей цепи (не более 90 Ом) и безопасное подключение к транспортной емкости.

Состав устройства: Блок контроля заземления (БЗС-01) с сигнализацией, Комплект владельца автоцистерны (КВА-КП-01), Блок питания (БПВ), Зарядное устройство (ЗУ) для аккумуляторов БПВ.

Устройство оснащено специальным зажимом из материала, предотвращающего образование статического электричества. Контроль сопротивления заземляющей цепи осуществляется постоянно, что обеспечивает безопасность при проведении операций с нефтепродуктами.

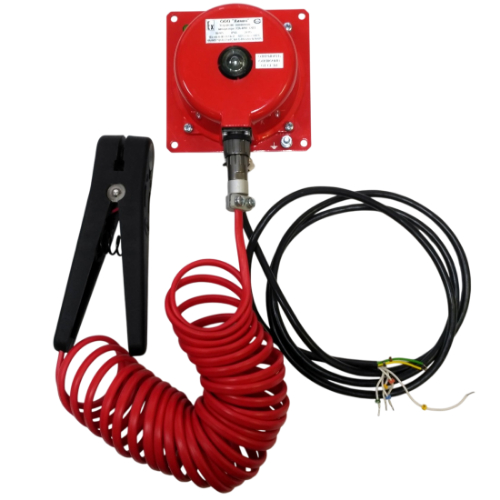

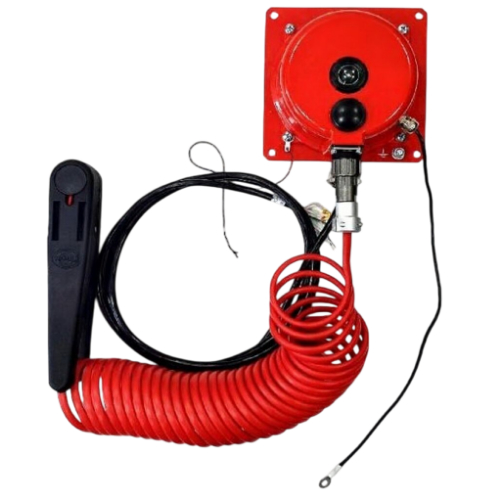

Устройство заземления автоцистерн УЗА-4КМ-24В-01 24 вольта — специализированное устройство для заземления автоцистерн и других транспортных емкостей. Основное предназначение — отвод статического электричества при операциях слива-налива нефтепродуктов с постоянным контролем сопротивления заземляющей цепи.

Устройство обеспечивает: Постоянный мониторинг сопротивления заземляющей цепи. Безопасное подключение к транспортной емкости. Автоматическую сигнализацию о состоянии заземления. Блокировку работы насоса при нарушении заземления.

Устройство включает в себя: Блок контроля заземления и сигнализации (БКЗС-М). Комплект владельца автоцистерны (КВА-КП-М). В состав КВА-КП-М входят: Электрическая кабельная вилка для подключения к БКЗС-М. Заземляющий проводник необходимой длины. Специальный зажим из антистатического материала.

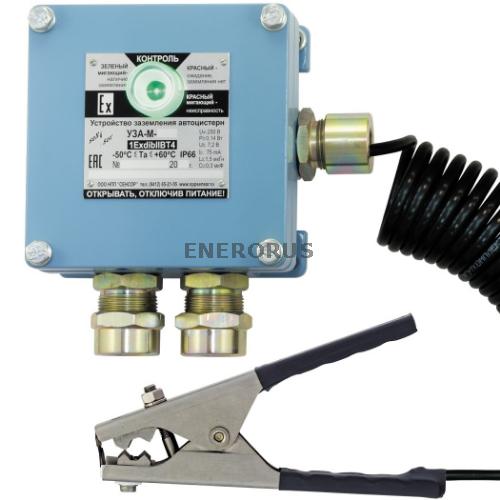

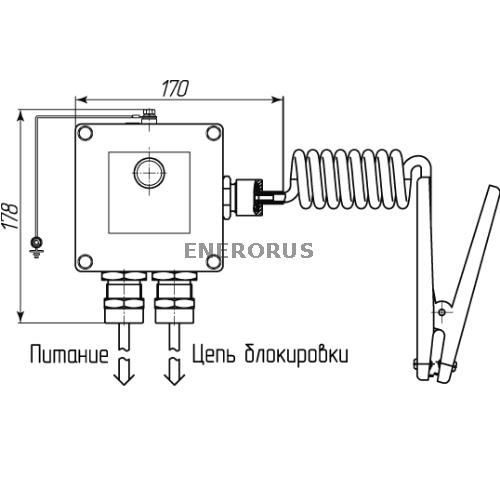

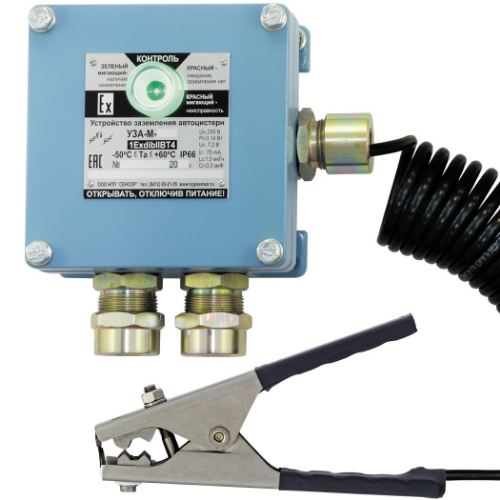

Устройство заземления автоцистерн УЗА-4КМ-24В 24 вольта— это устройство для заземления автоцистерн и других транспортных емкостей, предназначенное для отвода статического электричества при проведении операций слива-налива.

Постоянный контроль сопротивления заземляющей цепи (не более 10 Ом), Безопасное подключение к транспортной емкости через сопротивление 1 МОм, Определение автоцистерны, Световая сигнализация событий, Контроль исправности искробезопасных цепей.

Две пары контактов для блокировки насоса. Возможность интеграции в комплексные системы управления. Функция автоматического определения правильности подключения заземляющего зажима.

Устройство заземления автоцистерн УЗА-4АМ автономное питание - предназначено для заземления автоцистерн и других транспортных емкостей с целью отвода зарядов статического электричества при проведении операций слива-налива. Устройство обеспечивает постоянный контроль сопротивления заземляющей цепи.

Функциональные возможности: Световая и звуковая сигнализация, Безопасное подключение через сопротивление 1 МОм, Контроль исправности искробезопасных цепей, Мониторинг состояния батареи питания.

Устройство состоит из: Блока контроля заземления БКЗС-М-02. Комплекта владельца автоцистерны КВА-КП-М, включающего: Электрическую кабельную вилку, Заземляющий проводник, Специальный зажим.

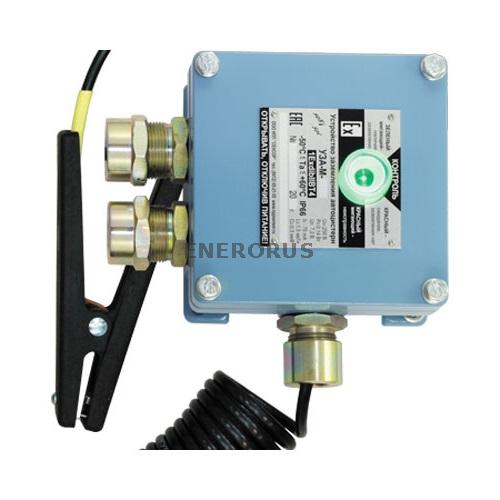

Устройство заземления автоцистерны УЗА-4КМ 220 вольт — это специализированное устройство, предназначенное для отвода статического электричества при проведении операций слива-налива с одновременным контролем сопротивления заземляющей цепи.

Отвод зарядов статического электричества. Постоянный контроль сопротивления заземляющей цепи (не более 10 Ом). Безопасное подключение к транспортной емкости через сопротивление 1 МОм. Контроль исправности искробезопасных цепей.

Устройство состоит из двух основных компонентов: Блок контроля заземления и сигнализации БКЗС-М. Комплект владельца автоцистерны КВА-КП-М, включающий: Электрическую кабельную вилку, Заземляющий проводник, Специальный зажим.

Устройство заземления автоцистерн УЗА-4КМ-01 220 вольт — устройство для заземления автоцистерн и других транспортных емкостей с целью отвода статического электричества при проведении операций слива-налива.

Отвод зарядов статического электричества. Постоянный контроль сопротивления заземляющей цепи (не более 10 Ом). Безопасное подключение к транспортной емкости через сопротивление 1 МОм. Функция «ОПРЕДЕЛЕНИЕ АВТОЦИСТЕРНЫ».

Устройство включает в себя: Блок контроля заземления и сигнализации БКЗС-М-01. Комплект владельца автоцистерны КВА-КП-М, состоящий из: Электрической кабельной вилки, Заземляющего проводника, Зажима из антистатического материала.
